UJI KOMPETENSI KEAHLIAN 2025/2026

Pembangunan Sistem Monitoring Jaringan dan Server Real-Time

untuk Peningkatan Kinerja dan Keamanan Layanan Jaringan

Satuan Pendidikan: SMK

Konsentrasi: Teknik Komputer & Jaringan

Kode: KM25.4.2.1

Alokasi Waktu: 8 Jam

Bentuk Soal: Penugasan Perorangan

Halaman: 6 Halaman

1. PETUNJUK UMUM Panduan

Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 6 halaman.
Periksalah peralatan dan bahan yang dibutuhkan.
Gunakan peralatan utama dan peralatan keselamatan kerja yang telah disediakan.
Gunakan peralatan sesuai dengan SOP (Standard Operating Procedure).
Bekerjalah dengan memperhatikan petunjuk Penguji.

2. DAFTAR PERALATAN Spesifikasi

No	Nama Alat & Bahan	Spesifikasi Minimal	Jumlah
1	Router	• Minimal 2 port Gigabit Ethernet • Mendukung Inter-VLAN Routing • Fitur Firewall • Mendukung DHCP Server/Relay • Mendukung SNMP	1
2	Switch	• Managed Switch Layer 2 • Mendukung VLAN Trunking (802.1Q) • Mendukung Access Port • Min. 8 Port Gigabit Ethernet	1
3	Server	• Prosesor: Minimal 2 core / 8 thread • RAM: Minimal 8 GB • Storage: SSD/HDD minimal 500 GB • NIC Gigabit Ethernet • OS: Linux Server / Windows Server	1
4	Komputer Klien	• Prosesor: Minimal 1 core / 2 thread • RAM: Minimal 4 GB (disarankan 8 GB) • Storage: SSD minimal 128 GB • NIC Gigabit Ethernet	2
5	Patchcore UTP	Standar CAT5e atau CAT6	Sesuai
6	Sumber Internet (ISP)	Koneksi stabil dengan bandwidth memadai	Sesuai
7	Printer	Resolusi 1200x2400 dpi, konektivitas USB/Wi-Fi	Sesuai
8	Kertas	A4/F4 HVS putih	Sesuai

Latar Belakang Masalah Kasus

SMK XYZ sedang membangun laboratorium jaringan yang aman untuk memisahkan akses Guru/Admin, Siswa, dan Server. Namun jaringan yang ada belum memiliki:

Segmentasi VLAN
Pengamanan akses antar segmen
Sistem monitoring server & perangkat jaringan
Kebijakan keamanan informasi yang terdokumentasi
Pencatatan aset TI

             Akibatnya terjadi beberapa insiden:
            Upaya brute force login pada router
Situs web sekolah lambat diakses siswa
Tidak ada deteksi dini gangguan server



Topologi & Rincian Teknis Desain

Topologi Teknis

Router sebagai gateway dan firewall
Switch manageable sebagai segmentasi VLAN
Server Linux sebagai DNS, Web Server, dan Monitoring Server

Rincian VLAN

VLAN	Nama	Network	Gateway
10	Guru_Admin	192.168.10.0/24	192.168.10.1
20	Siswa	192.168.20.0/24	192.168.20.1
30	Server	192.168.30.0/24	192.168.30.1

Server Linux (Static)

IP: 192.168.30.10/24
Layanan: DNS + Web + Monitoring

Domain: lab-smk.xyz

Konfigurasi Perangkat Tugas

1 Konfigurasi Router

Buat VLAN 10, 20, 30 pada interface trunk (ether2)
Atur pengalamatan IP:
- 192.168.10.1/24 (VLAN 10)
- 192.168.20.1/24 (VLAN 20)
- 192.168.30.1/24 (VLAN 30)
Buat DHCP Server untuk VLAN 10 & 20
Buat NAT Masquerade untuk akses internet

2 Konfigurasi Switch Manageable

Konfigurasi port trunk ke router
Konfigurasi access port:
- Port 2 → VLAN 10 (Guru/Admin)
- Port 3 → VLAN 20 (Siswa)
- Port 4 → VLAN 30 (Server)

3 Konfigurasi Server Linux

DNS Server:
- Membuat zone lab-smk.xyz
- Record: lab-smk.xyz A 192.168.30.10, www A 192.168.30.10, monitor A 192.168.30.10
Web Server: Menampilkan halaman web sederhana
Monitoring Server: Install Zabbix/Prometheus/Cacti

Hardening Sistem Keamanan

Router

Buat firewall untuk blok VLAN 20 akses ke VLAN 10
Buat firewall untuk izinkan VLAN 30 akses ke VLAN 10
Buat firewall untuk mengamankan brute-force login
Buat firewall untuk mencatat Logging aktivitas penting
Amankan akses router (SSH/Winbox hanya dari VLAN 10/30)

Server

Amankan layanan DNS (disable recursion untuk VLAN 20)
Aktivasi layanan web agar support HTTPS (self-signed)
Pada layanan monitoring, tambahkan host: Router dan Server
Buat graph 1 item CPU atau Memory

Hasil Pekerjaan Output

📸 Screenshot Hasil Pengujian

✅ VLAN berfungsi dan saling terisolasi
✅ VLAN 20 tidak bisa akses VLAN 10
✅ VLAN 30 dapat berkomunikasi dengan VLAN 10
✅ Domain lab-smk.xyz dapat diakses
✅ Web monitoring dapat dibuka melalui HTTPS
✅ Sistem Monitoring Real-Time Aktif menampilkan Router dan server di dashboard
✅ Pengamanan Router & Server sudah sesuai standar

📋 Kebijakan Keamanan Informasi

Password policy
Pembagian akses VLAN
Kebijakan penggunaan internet
Kebijakan backup konfigurasi

🚨 SOP Penanganan Insiden

Tindakan saat terjadi brute-force
Tindakan saat server down
Alur eskalasi

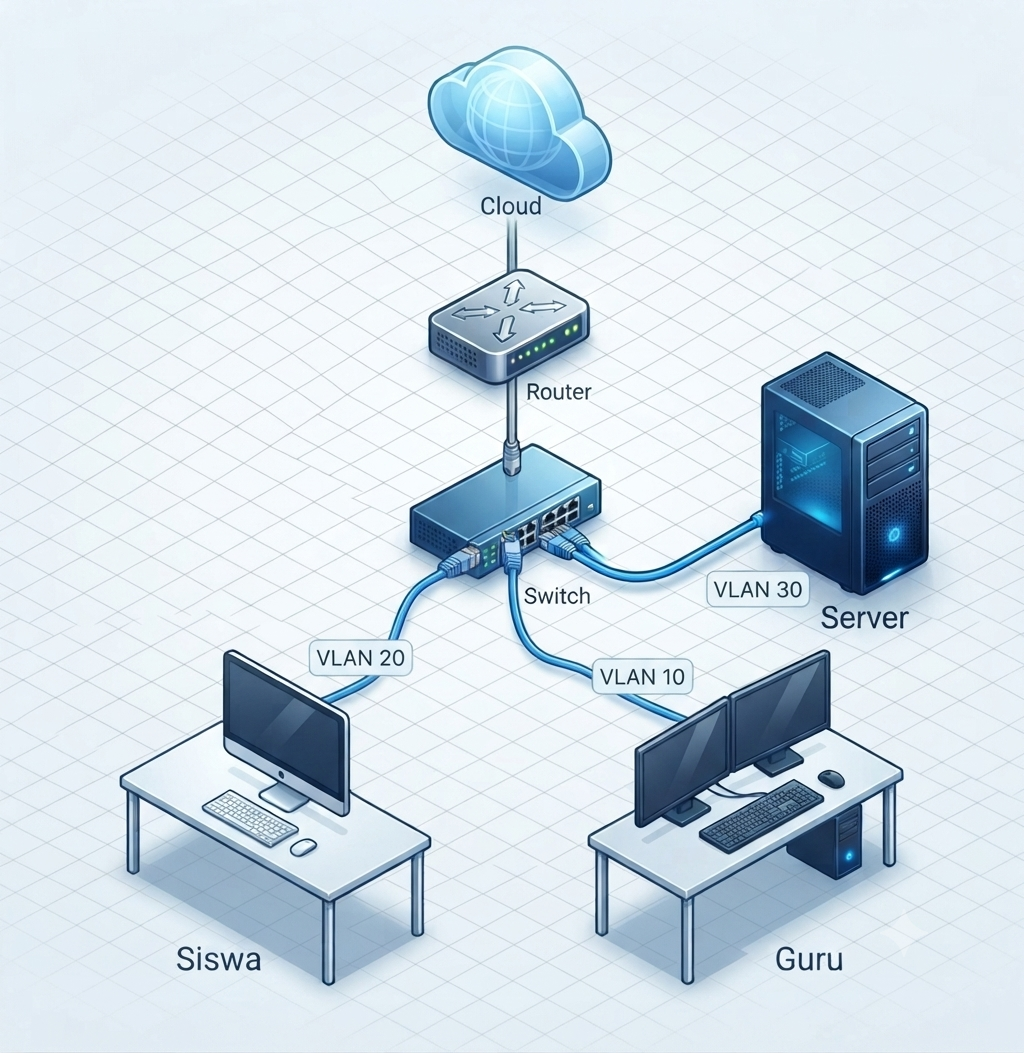

Gambar Topologi Jaringan UKK 2025/2026

Status: Belum Dikerjakan

Kerjakan soal dengan teliti dan perhatikan instruksi yang diberikan.

Konfigurasi Router & Switch Konfigurasi Server
