UJI KOMPETENSI KEAHLIAN 2025/2026

Implementasi Jaringan LAN

Pembangunan Jaringan Lokal dengan Topologi Star
Satuan Pendidikan: SMK
Kompetensi: Teknik Komputer & Jaringan
Kode: KM.25.4.2.1
Alokasi Waktu: 8 Jam
Bentuk Soal: Penugasan Perorangan
Halaman: 5 Halaman
I. PETUNJUK UMUM Panduan
  1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 5 halaman.
  2. Periksalah peralatan dan bahan yang dibutuhkan.
  3. Gunakan peralatan utama dan peralatan keselamatan kerja yang telah disediakan.
  4. Gunakan peralatan sesuai dengan SOP (Standard Operating Procedure).
  5. Bekerjalah dengan memperhatikan petunjuk Penguji.
II. DAFTAR PERALATAN Spesifikasi
No Nama Alat & Bahan Spesifikasi Minimal Jumlah
1PC Client/LaptopOS Open Source/Close Source, Processor Dual Core, RAM 4GB, Storage 256GB, NIC 10/100Mbps, Monitor 14"5 unit
2SwitchMinimal memiliki 8 port interface2 unit
3Kabel UTPCat 5e/6100 meter
4Konektor RJ-45Cat 5e/620 pcs
5Crimping ToolMendukung Konektor RJ452 buah
6Cable TesterMendukung kabel UTP dan Konektor RJ452 buah
7PrinterNetwork capable1 unit
8Koneksi InternetMinimal 5 Mbps1 ISP
9ATKBallpoint5 Pcs
TAHAP I: PERENCANAAN Perencanaan

1 LANGKAH 1: PERSIAPAN ALAT DAN BAHAN

  • Periksa kelengkapan alat dan bahan sesuai dengan daftar peralatan.
  • Pastikan semua perangkat dalam kondisi baik dan siap digunakan.

2 LANGKAH 2: PENGECEKAN PERANGKAT

  • Pastikan komputer/laptop dapat menyala dengan baik.
  • Pastikan switch terhubung dengan listrik dan indikator lampu menyala.
  • Pastikan printer siap digunakan.

3 LANGKAH 3: RANCANG TOPOLOGI

Gambar diagram topologi star berdasarkan gambar kerja yang diberikan!

Topologi Star:

Topologi star adalah topologi jaringan yang menghubungkan semua perangkat ke satu switch pusat. Setiap perangkat terhubung langsung ke switch menggunakan kabel UTP.

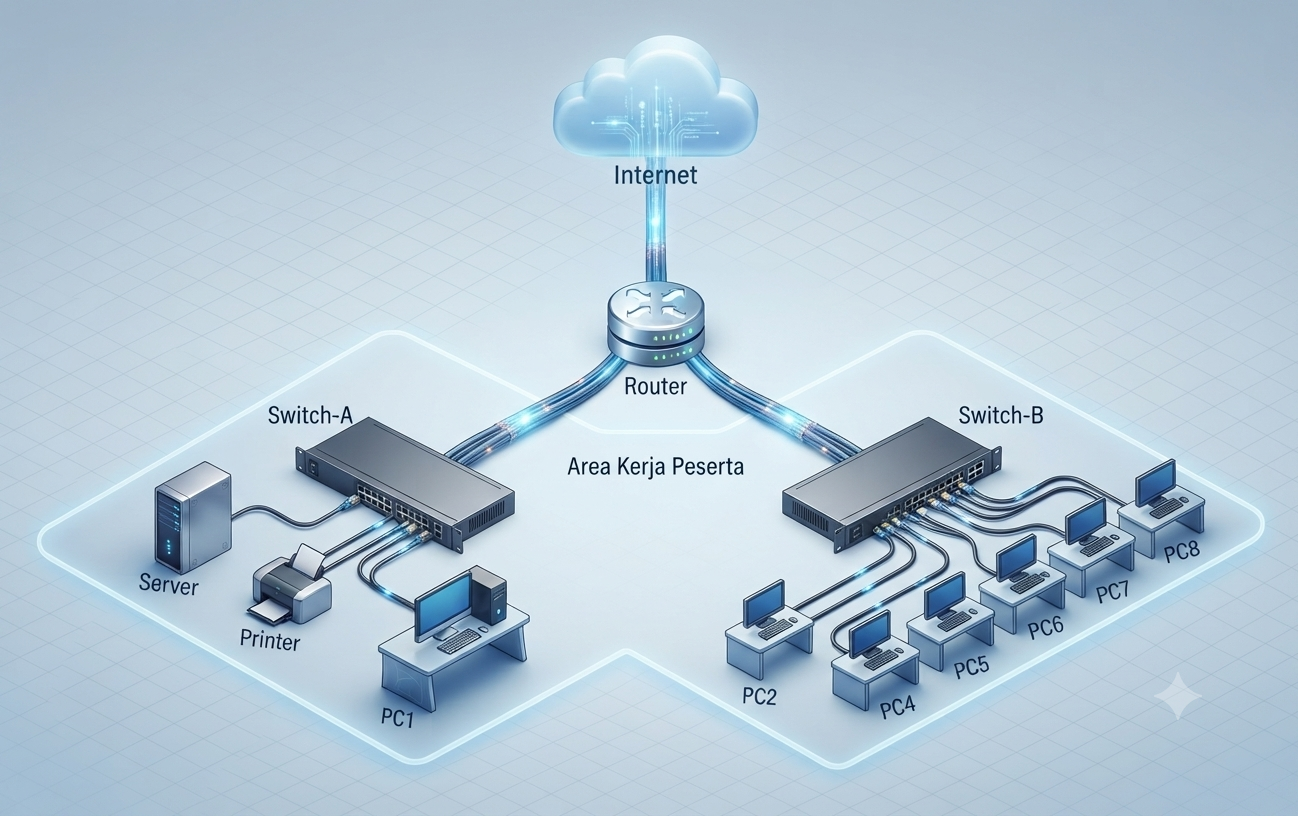

Topologi Jaringan LAN

📸 Gambar 1: Topologi Jaringan LAN UKK 2025/2026

TAHAP II: IMPLEMENTASI Implementasi

4 LANGKAH 4: PASANG KABEL JARINGAN

4.1 Membuat Kabel Straight-Through (T568B)
  1. Siapkan alat (kabel UTP, konektor RJ-45, crimping tool, cable tester)
  2. Kupas jacket kabel sekitar 2-3 cm dari ujung
  3. Urutkan kabel sesuai standar T568B
  4. Potong rata ujung kabel
  5. Masukkan ke connector RJ-45 (pastikan semua kabel menyentuh ujung)
  6. Lakukan crimping dengan tekanan yang cukup
  7. Lakukan pengujian kabel dengan LAN tester
PinWarnaPasangan
1Putih-OranyePasangan 2
2OranyePasangan 2
3Putih-HijauPasangan 3
4BiruPasangan 1
5Putih-BiruPasangan 1
6HijauPasangan 3
7Putih-CoklatPasangan 4
8CoklatPasangan 4
4.2 Sesuaikan Kabel yang Harus Dibuat
  • Buat kabel straight-through untuk menghubungkan:
    • PC ke Switch
    • Printer ke Switch
  • Pastikan semua kabel terpasang dengan benar dan rapi.

5 LANGKAH 5: RANCANG PENGALAMATAN IP

Buatlah tabel alokasi pengalamatan IP Address berdasarkan topologi:

Nama PerangkatIP HostIP NetworkIP BroadcastNetmaskIP Gateway
PC1192.168.1.10/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
PC2192.168.1.20/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
PC3192.168.1.30/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
PC4192.168.1.40/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
PC5192.168.1.50/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
Server192.168.1.100/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
Printer192.168.1.200/24192.168.1.0192.168.1.255255.255.255.0192.168.1.1
đź’ˇ Catatan: IP Address di atas adalah contoh. Sesuaikan dengan kebutuhan jaringan Anda!

6 LANGKAH 6: KONFIGURASI PERANGKAT

Masukkan alamat IP pada perangkat sesuai tabel di atas.

7 LANGKAH 7: MENGHUBUNGKAN PERANGKAT JARINGAN

  • Hubungkan semua perangkat sesuai gambar kerja yang diberikan.
  • Periksa indikator lampu pada perangkat switch dan PC (lampu link/activity menyala).
  • Pastikan semua kabel terpasang dengan baik dan rapi.
TAHAP III: PENGUJIAN & DOKUMENTASI Pengujian

8 LANGKAH 8: TESTING KONEKTIVITAS

Lakukan test koneksi dasar dengan perintah ping:

  • Dari PC1 → Ping ke Server (192.168.1.100)
  • Dari PC1 → Ping ke Printer (192.168.1.200)
  • Dari PC1 → Ping ke PC2 (192.168.1.20)
  • Dari PC1 → Ping ke PC3 (192.168.1.30)
  • Dari PC1 → Ping ke PC4 (192.168.1.40)
  • Dari PC1 → Ping ke PC5 (192.168.1.50)

9 LANGKAH 9: TROUBLESHOOTING

Lakukan troubleshooting jika terdapat masalah berikut:

Masalah 1: Ping antar perangkat tidak berhasil atau gagal
  • Periksa koneksi kabel (pastikan terpasang dengan benar)
  • Periksa indikator lampu pada switch dan PC
  • Periksa konfigurasi IP (pastikan dalam satu network)
  • Periksa firewall yang mungkin memblokir ICMP
Masalah 2: PC tidak bisa melakukan ping ke server
  • Periksa IP Address server (apakah sudah benar?)
  • Periksa koneksi fisik antara PC dan switch
  • Periksa konfigurasi switch (apakah port aktif?)
  • Pastikan server dalam keadaan ON

10 LANGKAH 10: HASIL YANG DIHARAPKAN

  • âś… Hasil instalasi baik, kabel rapi dan semua perangkat saling terhubung
  • âś… Hasil ping yang sukses dari semua perangkat
  • âś… Semua Konfigurasi IP Benar

Siap Mengerjakan UKK?

Setelah memahami soal, lanjutkan ke panduan penyelesaian menggunakan Cisco Packet Tracer untuk simulasi jaringan.

Penyelesaian UKK (Cisco Packet Tracer) Kembali ke Daftar UKK
“SELAMAT & SUKSES”
