📊 Install & Konfigurasi Cacti

Pastikan server terhubung dengan internet. Masukkan perintah berikut di terminal:

sudo apt-get install cacti –y

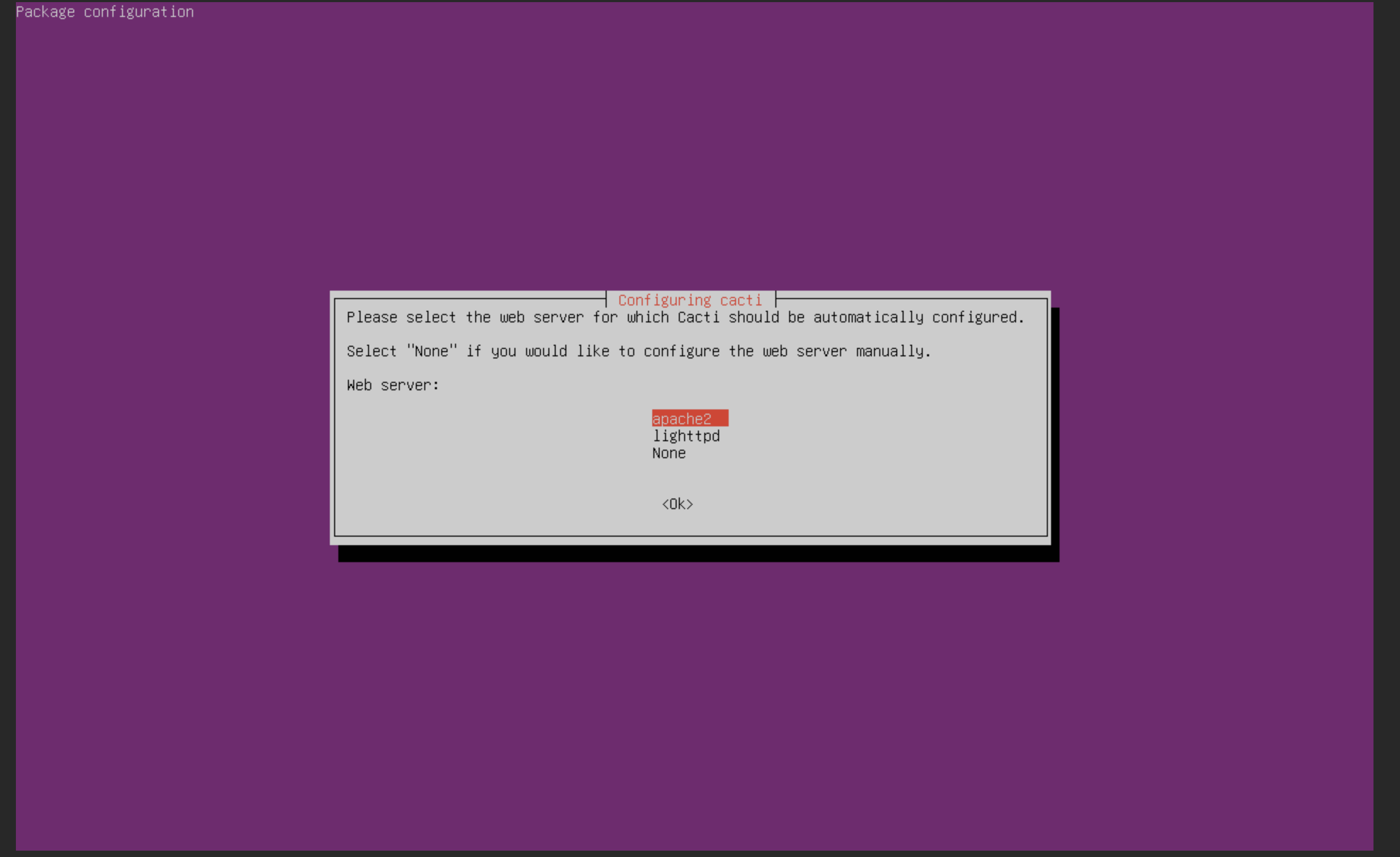

Selanjutnya pilih Apache sebagai web server, kemudian tekan Enter sesuai pada gambar di bawah.

Gambar 1 – Memilih Apache sebagai web server

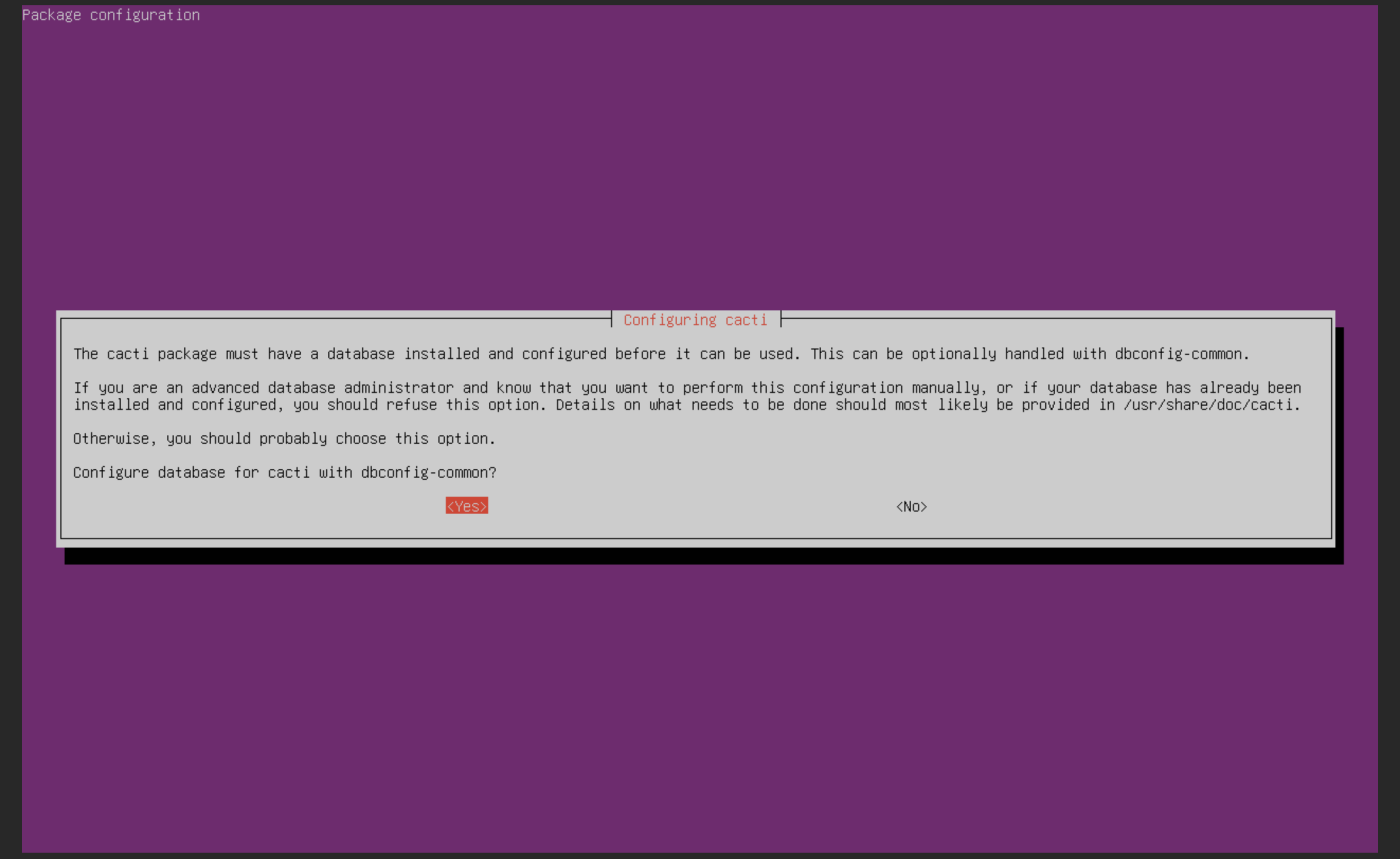

Pada bagian Configuring Cacti, pilih Yes lalu tekan Enter seperti contoh berikut.

Gambar 2 – Konfigurasi Cacti (pilih Yes)

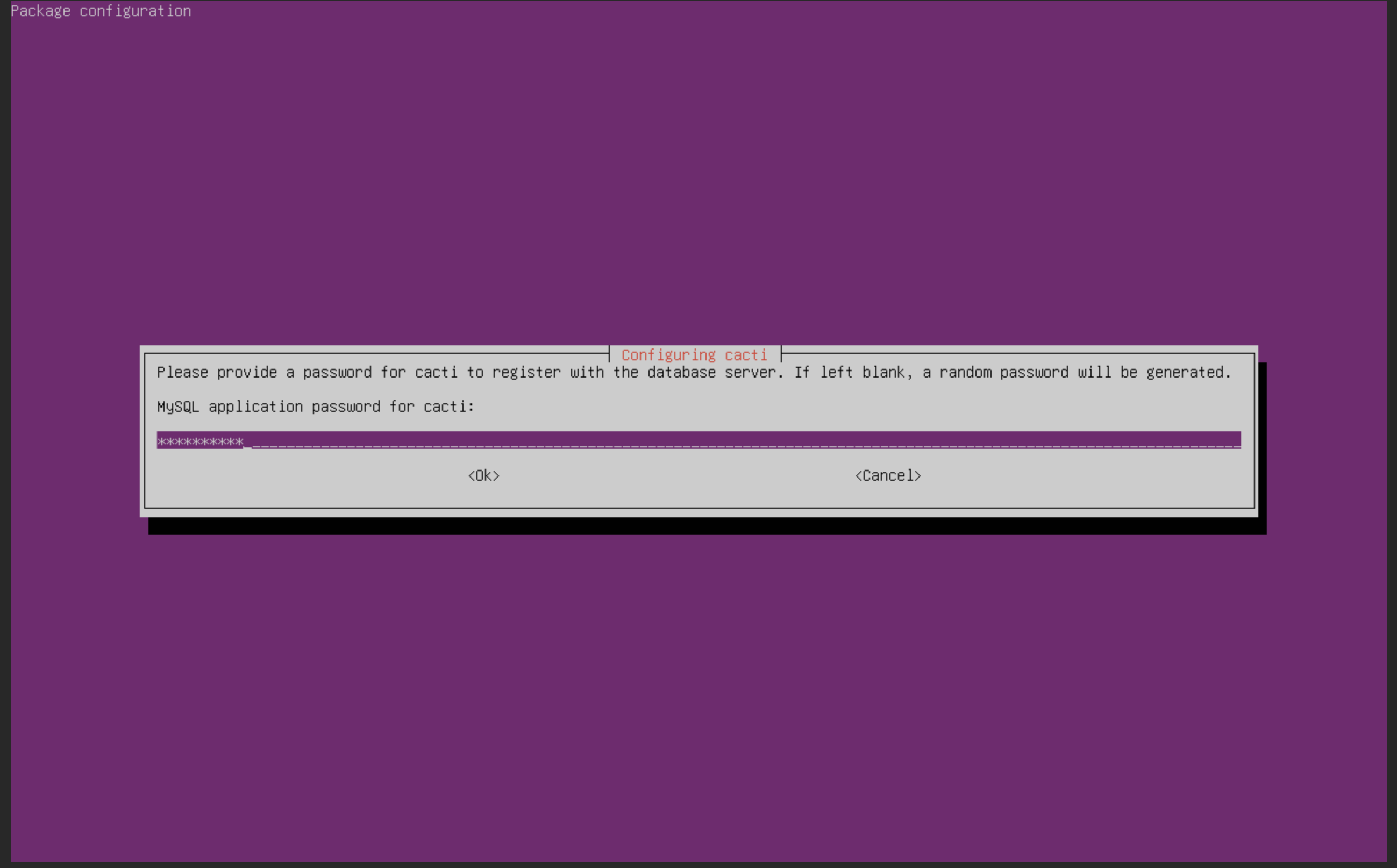

Masih dalam proses configuring cacti, masukkan password untuk database Cacti.

Gambar 3 – Memasukkan password untuk Cacti

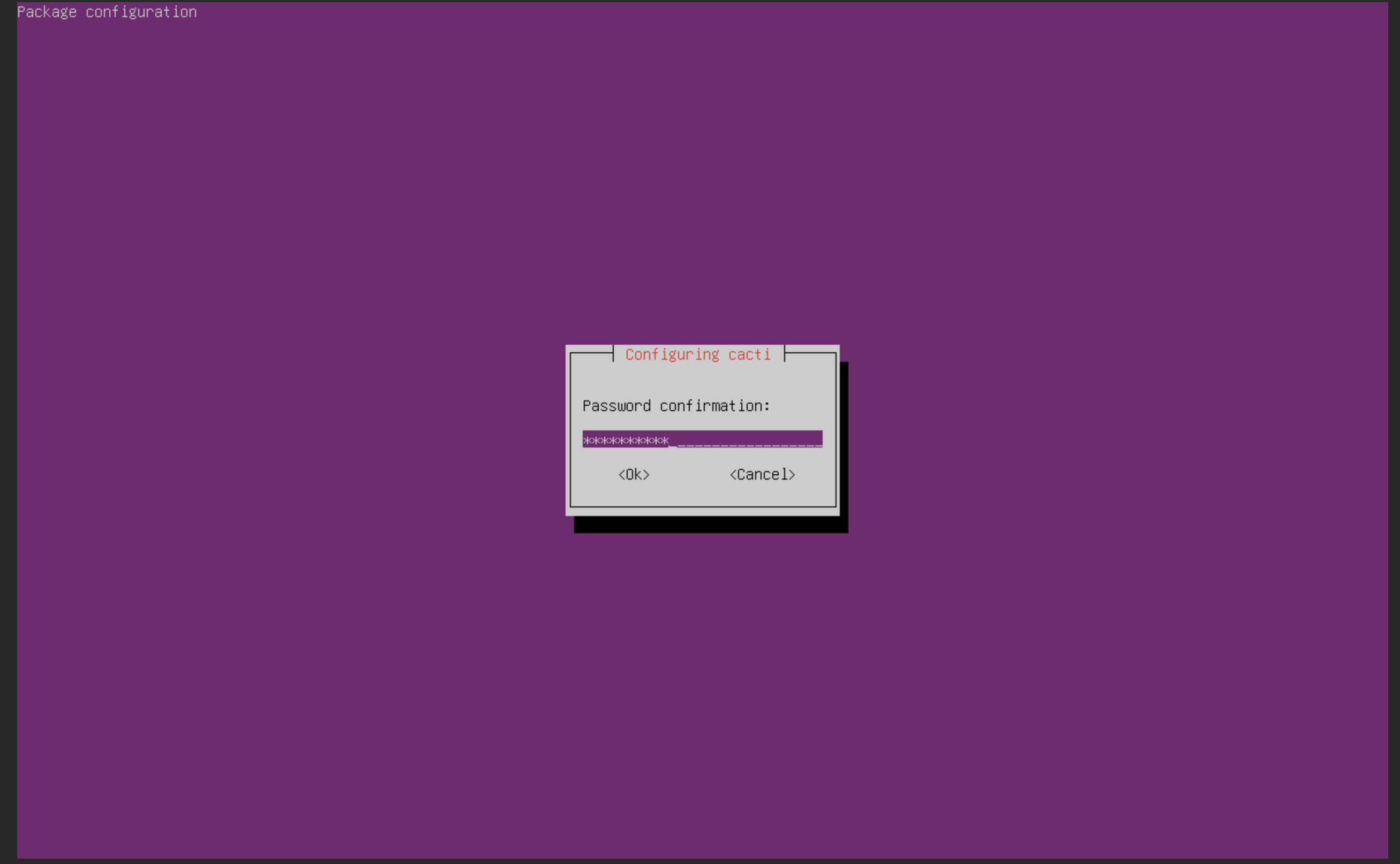

Masukkan lagi konfirmasi password sesuai dengan password di awal. Tunggu hingga proses instalasi selesai.

Gambar 4 – Konfirmasi password

Jika instalasi sudah selesai, silakan panggil alamat IP atau domain Cacti di browser. Akan muncul tampilan login seperti di bawah.

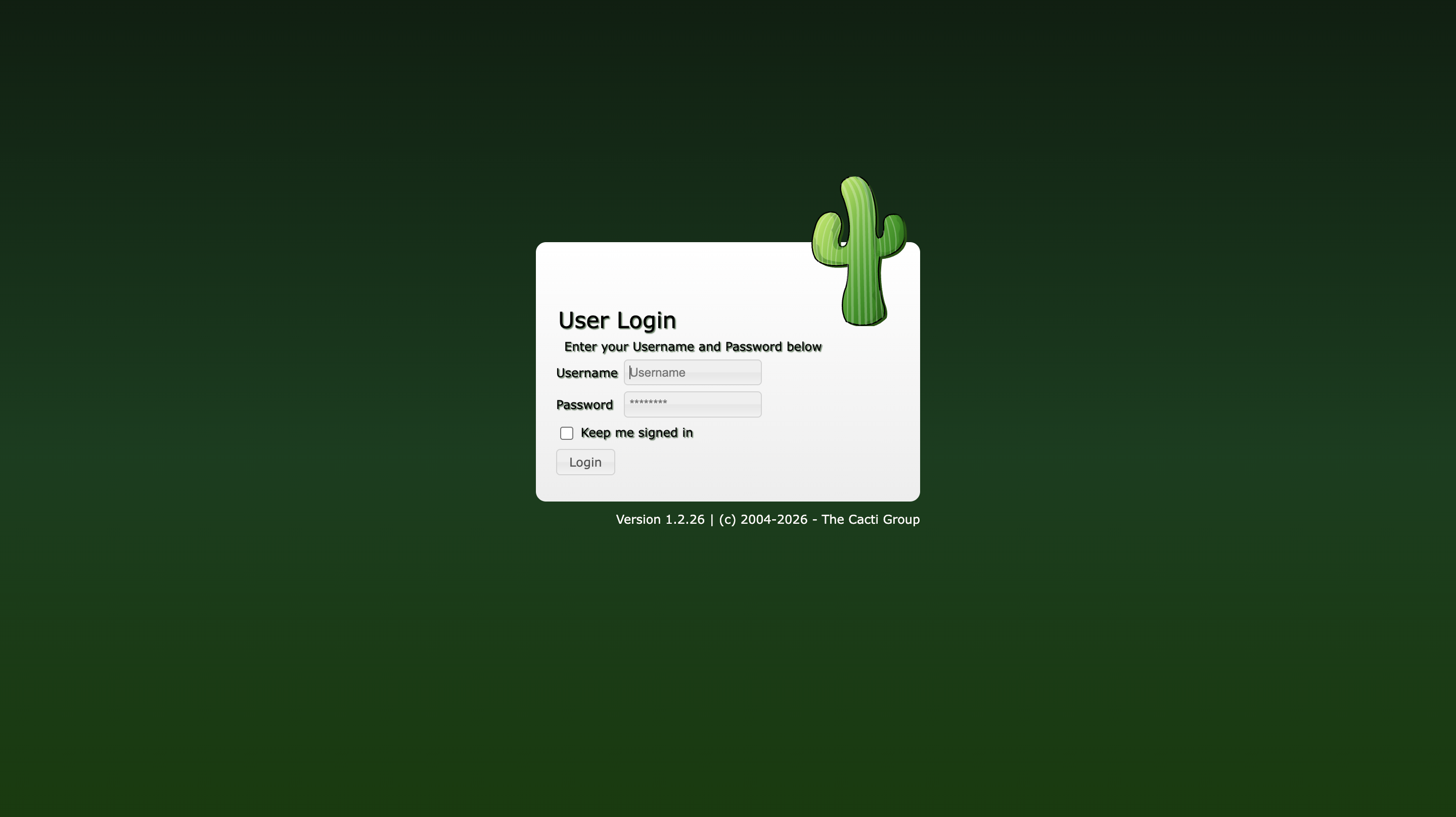

Gambar 5 – Halaman Login Cacti

Masukkan username admin dan password sesuai yang dimasukkan saat instalasi.

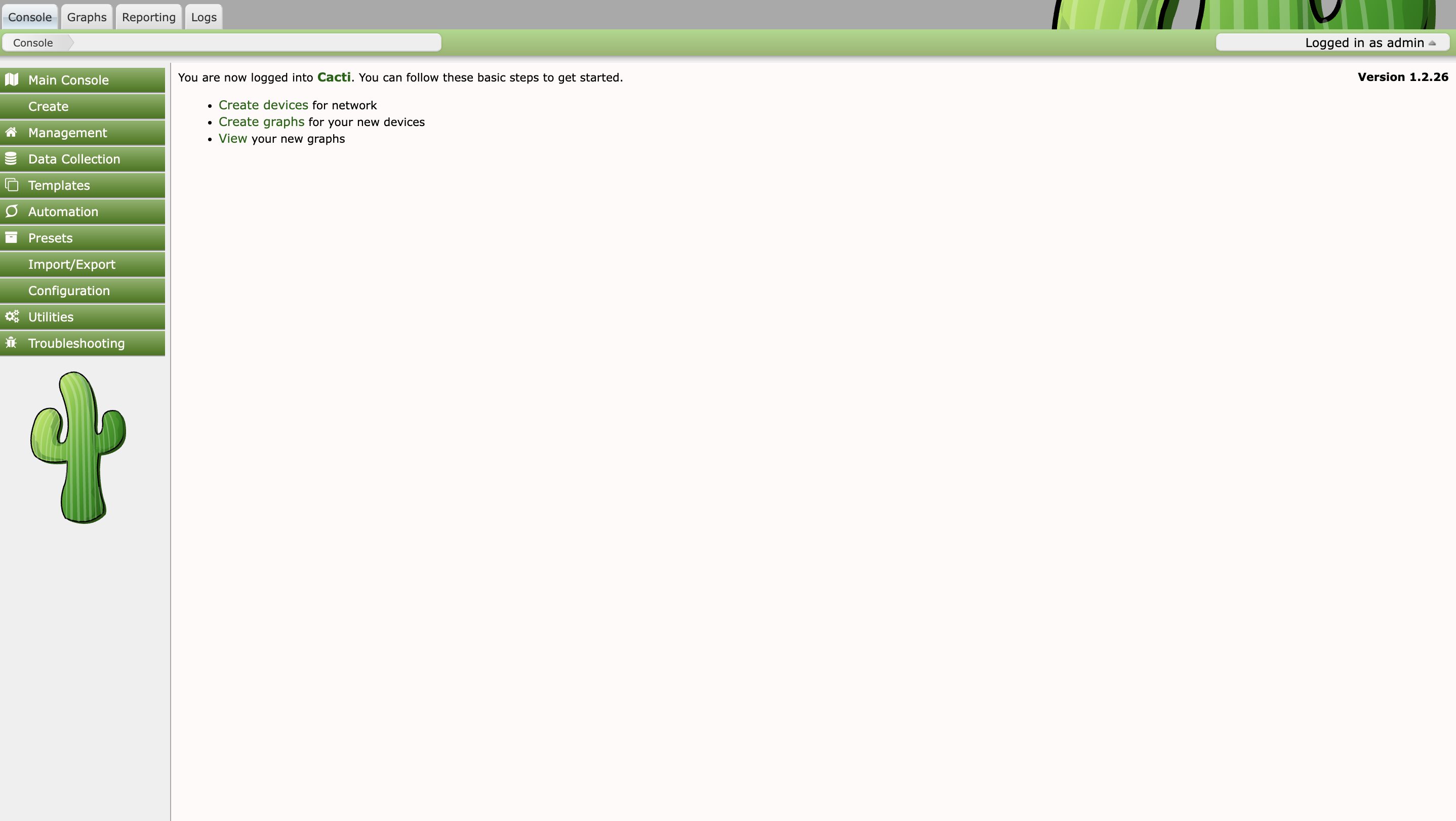

Setelah berhasil login, maka akan muncul tampilan dashboard Cacti seperti pada gambar di bawah. Di bagian ini ada beberapa step yang akan dilakukan.

Gambar 6 – Dashboard Cacti

Untuk melakukan konfigurasi awal, masuk ke menu:

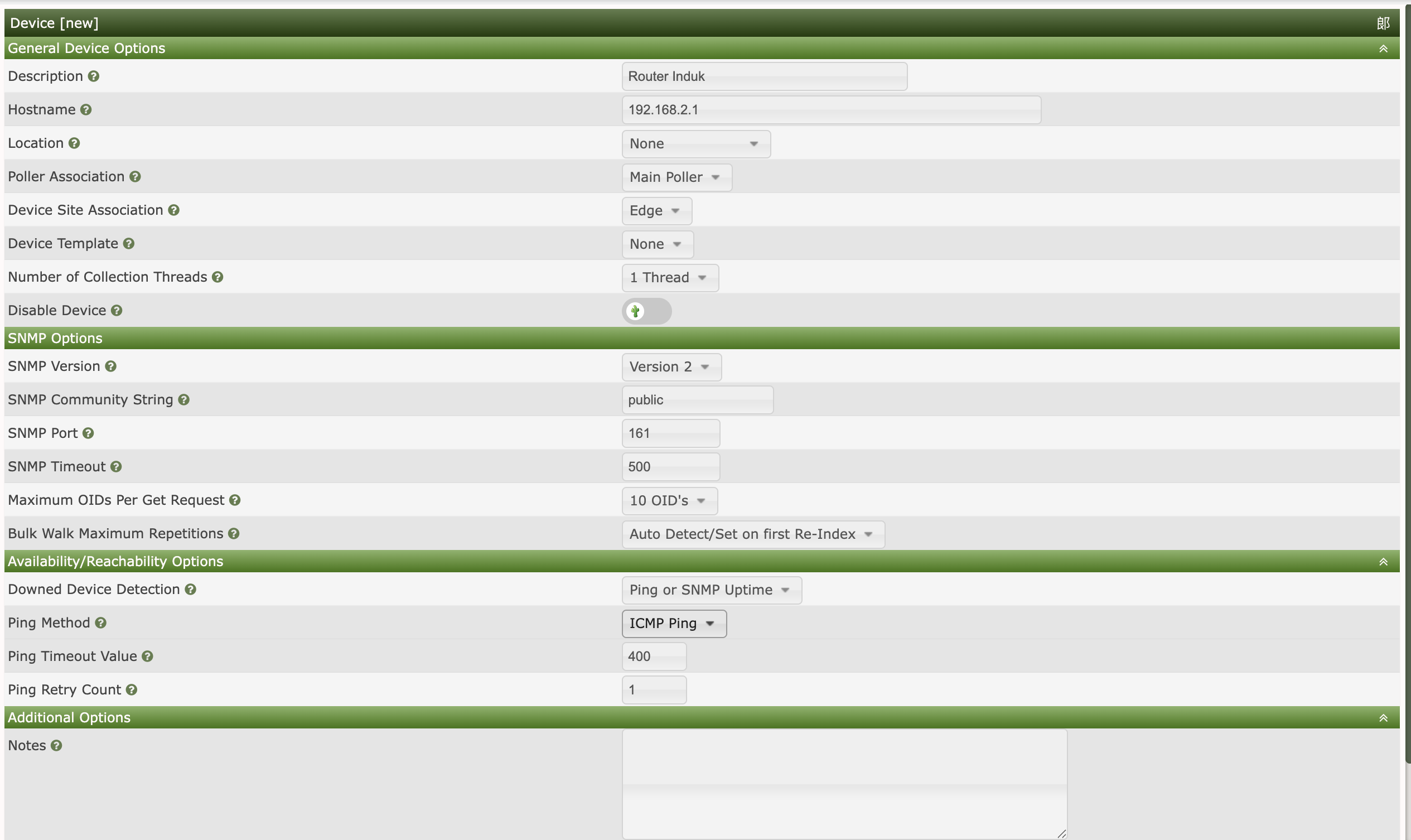

Gambar 7 – Menu menuju New Device

Kemudian isi form dengan detail berikut:

• Description = nama router Anda
• Hostname = alamat IP router yang akan dimonitoring
• SNMP Version = sesuaikan dengan versi SNMP pada router (version 1 atau 2)
• SNMP Community String = sesuaikan dengan community string router (public/private)
• Downed Device Detection : Ping or SNMP Uptime
• Ping Method : ICMP Ping

Klik tombol Create di bagian paling bawah.

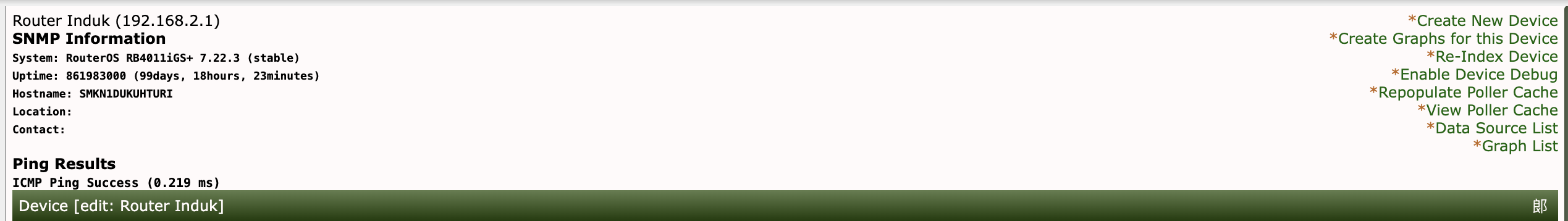

Setelah klik tombol Create, pastikan muncul notifikasi sukses di bagian atas seperti contoh berikut.

Gambar 8 – Tampilan sukses create device

Scroll ke bagian bawah, pada Data Query Name terdapat pilihan Add Data Query. Pilih SNMP-Interface Static, lalu klik Add.

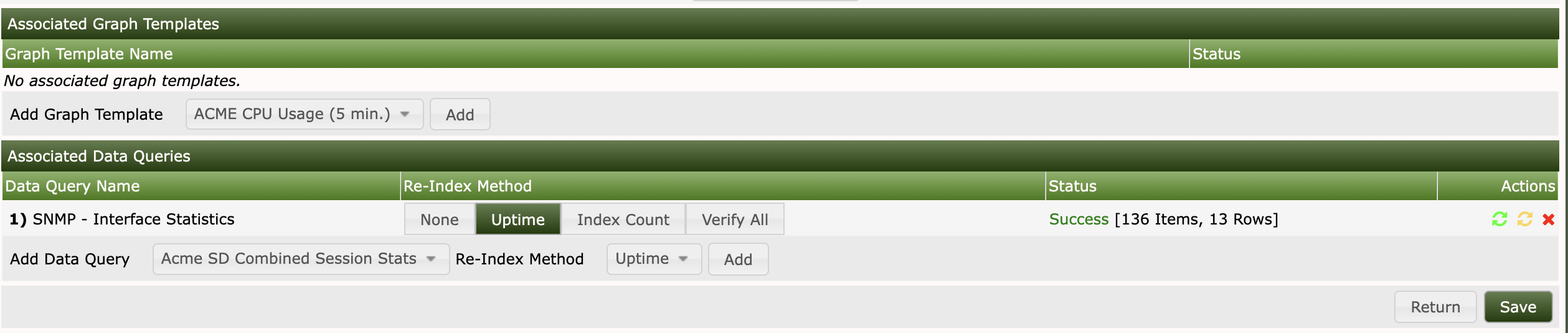

Setelah klik Add, akan muncul tampilan seperti di bawah, kemudian klik Save.

Gambar 9 – Tampilan setelah Add Data Query, lalu Save

Untuk memilih interface mana yang akan dimonitoring, masuk ke menu:

Tampilan akan menyesuaikan dengan interface yang dimiliki router (tidak selalu sama).

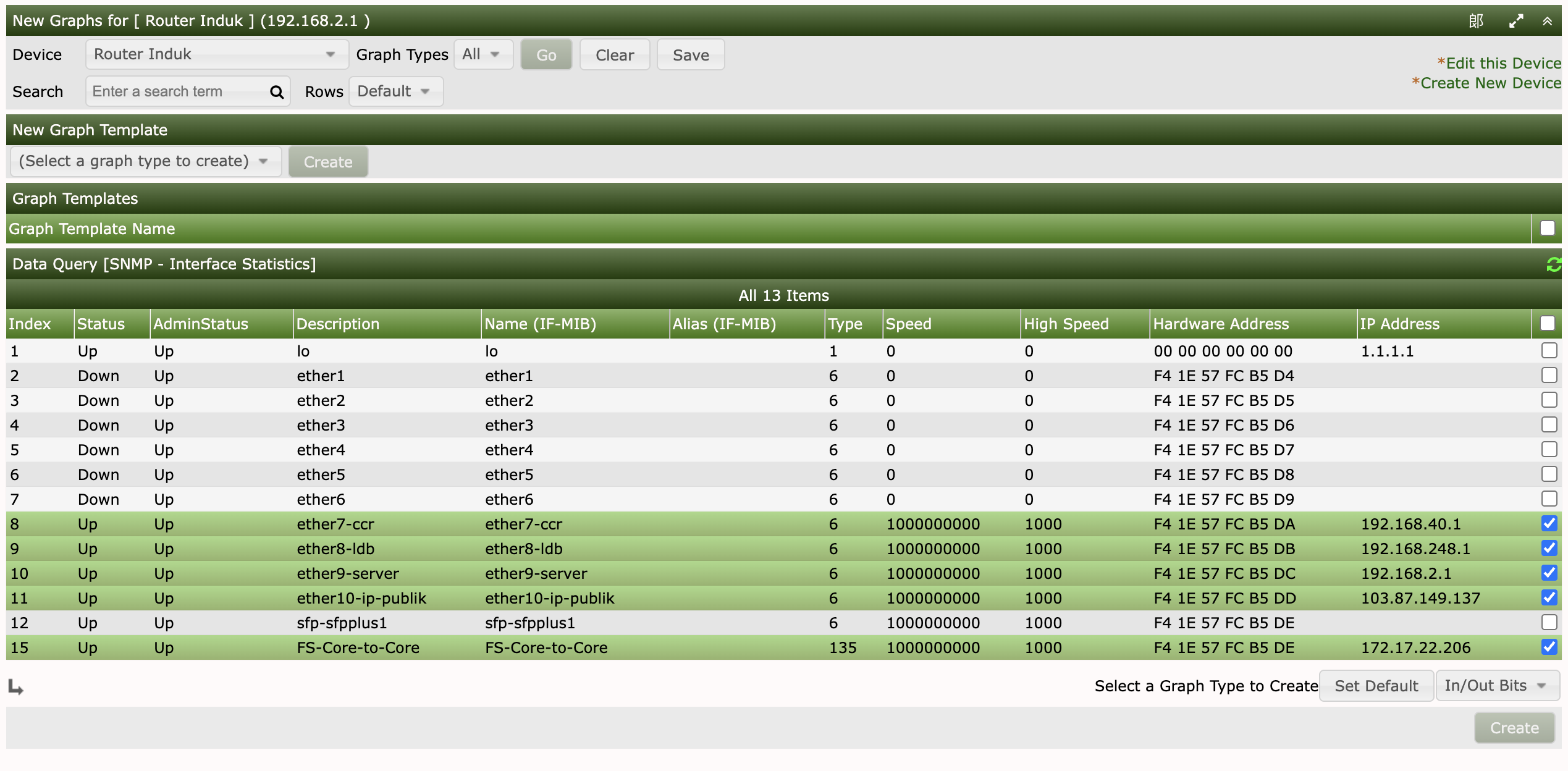

Gambar 10 – Halaman New Graphs (daftar interface)

Pilih interface yang akan dimonitoring dengan cara ceklist. Pada Select a Graph Type to Create, pilih In/Out Bits, lalu klik Create.

Untuk melakukan settingan ini, masuk ke menu:

Di sini harusnya sudah muncul interface yang akan dimonitoring. Caranya silakan ceklis semua interface yang akan dimonitoring. Di samping kiri tombol Go, pilih Place on a Tree, lalu klik tombol Go.

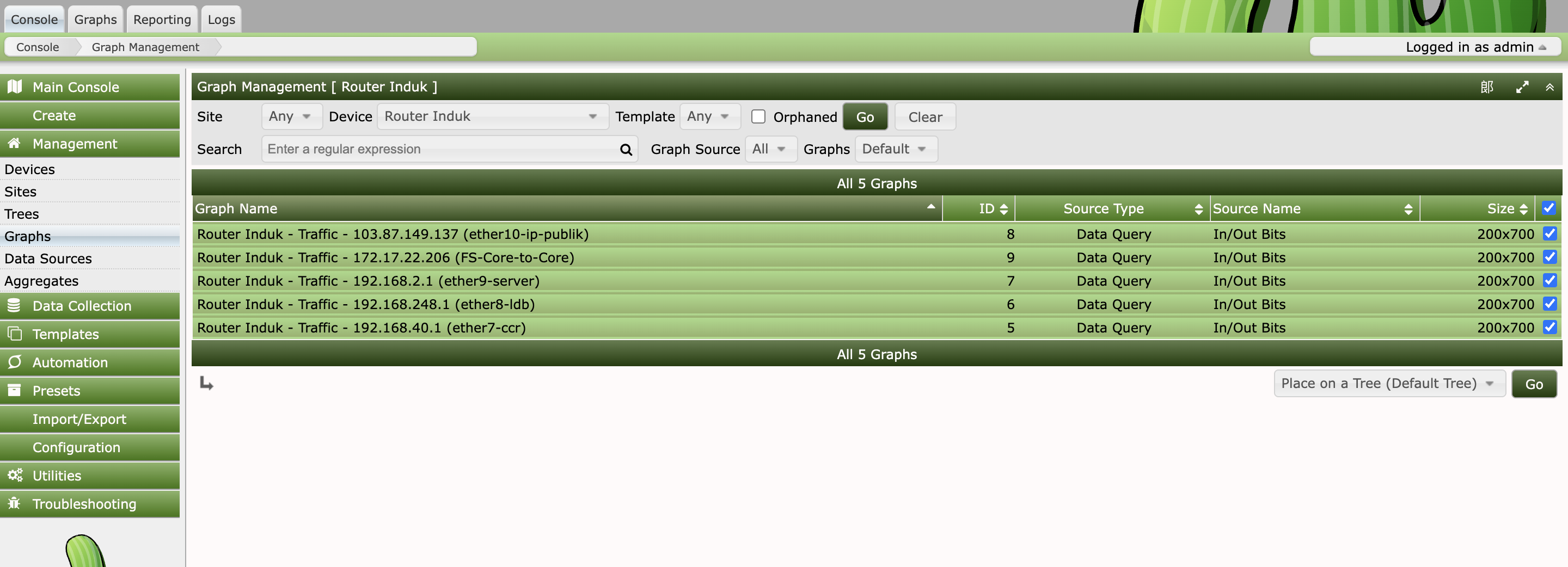

Setelah klik tombol Go, akan muncul tampilan seperti pada gambar berikut. Silakan klik Continue dan tunggu sampai proses selesai, lalu kembali ke halaman Graphs awal.

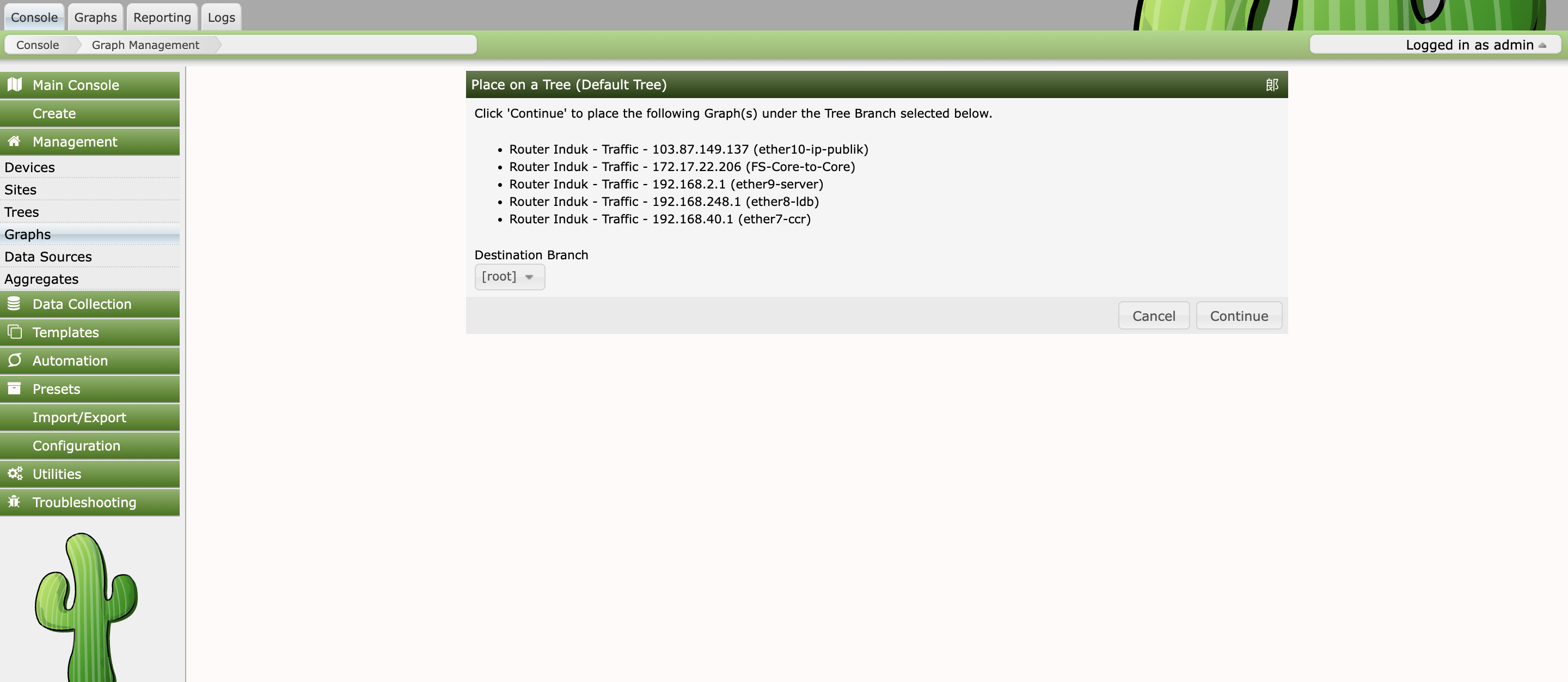

Gambar 11 – Konfirmasi Place on a Tree (klik Continue)

Untuk melihat hasil monitoring, silakan masuk ke menu:

Maka akan muncul tampilan seperti di gambar berikut.

Gambar 12 – Tampilan hasil graphs di menu Graphs (Default Tree)

Untuk melihat hasil monitoring, silakan masuk ke menu Graphs → klik Default Tree. Maka akan muncul tampilan seperti di gambar berikut.

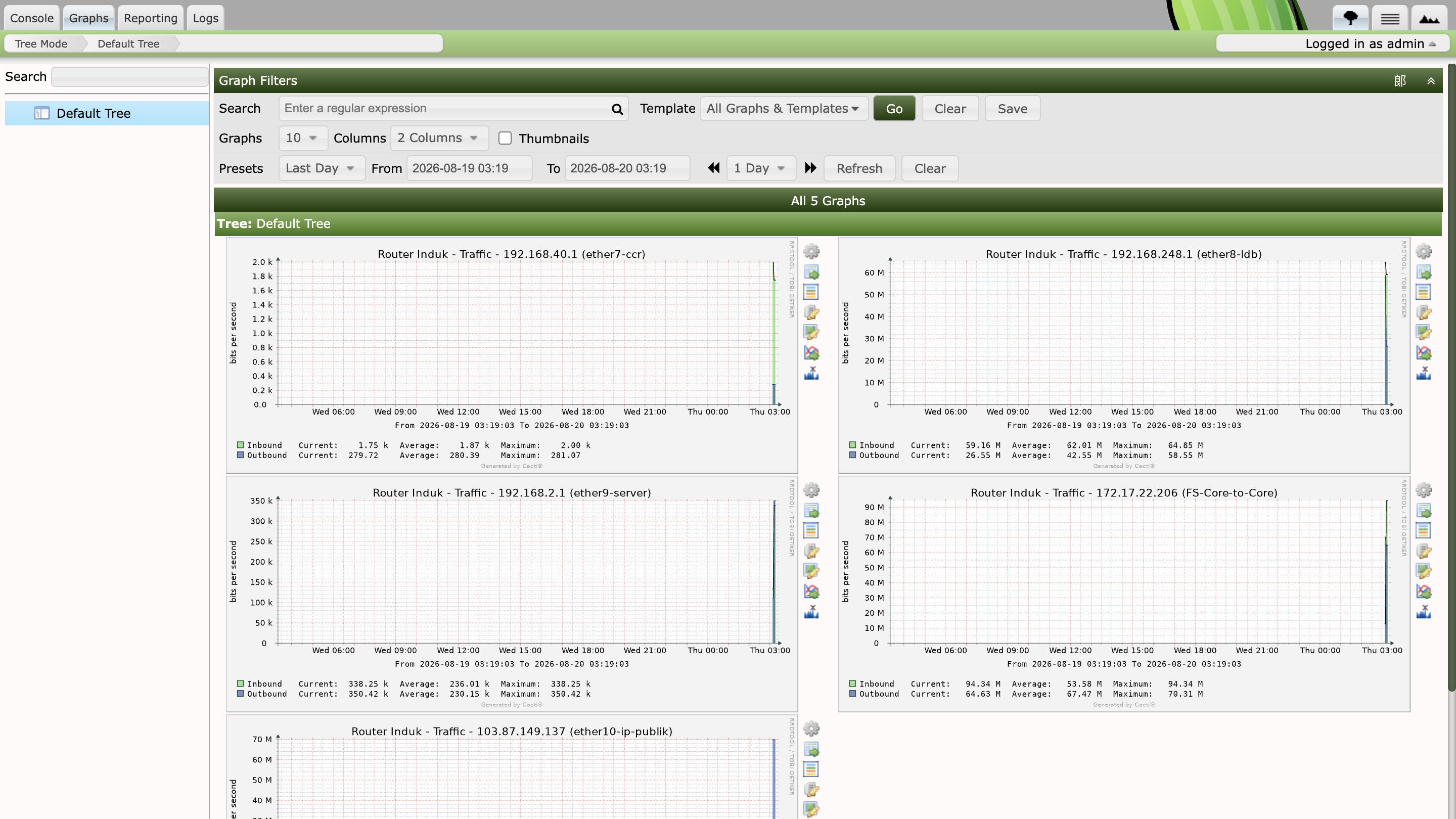

Berikut adalah contoh tampilan grafik traffic dari beberapa interface router:

• Router Induk - Traffic - 192.168.0.1 (ether0-1c) — menampilkan traffic dengan nilai Current, Average, Maximum
• Router Induk - Traffic - 192.168.2.1 (ether9-server) — menampilkan traffic dengan nilai Current, Average, Maximum, Minimum
• Router Induk - Traffic - 103.87.xxx.xxx (ether10-ip-publik) — menampilkan traffic dengan skala hingga 70 M

Gambar 13 – Hasil monitoring graphs pada Cacti (Router Induk Traffic)

Dalam praktikum ini, Anda telah berhasil melakukan:

• ✅ Memahami fungsi Cacti sebagai aplikasi monitoring jaringan berbasis SNMP
• ✅ Menginstall Cacti di Ubuntu Server 24.04 LTS
• ✅ Melakukan konfigurasi dasar Cacti (password, Apache, database)
• ✅ Login ke dashboard Cacti
• ✅ Menambahkan device monitoring (router) dengan SNMP
• ✅ Membuat graphs untuk monitoring traffic interface
• ✅ Melihat dan menganalisis hasil monitoring pada Cacti
